Dalam hal alat kelengkapan pipa yang dilas butt, memilih ketebalan dinding yang sesuai adalah keputusan penting yang dapat berdampak signifikan pada kinerja, keamanan, dan efektivitas biaya sistem perpipaan Anda. Sebagai pemasok fitting pipa butt welded yang berpengalaman, saya telah menyaksikan secara langsung pentingnya pilihan ini dalam berbagai aplikasi industri. Di blog ini, saya akan membagikan beberapa faktor dan pedoman utama untuk membantu Anda membuat keputusan yang tepat.
Memahami Dasar-dasar Ketebalan Dinding
Ketebalan dinding alat kelengkapan pipa yang dilas butt menentukan kemampuannya untuk menahan tekanan internal dan eksternal, menahan korosi, dan menahan tekanan mekanis. Biasanya diukur dalam inci atau milimeter dan ditentukan berdasarkan jadwal pipa standar. Jadwal yang berbeda mewakili ketebalan dinding yang berbeda untuk diameter pipa tertentu. Misalnya, Jadwal 40 dan Jadwal 80 adalah dua jadwal yang umum digunakan, dengan Jadwal 80 memiliki dinding yang lebih tebal daripada Jadwal 40 untuk ukuran pipa nominal yang sama.
Faktor-Faktor yang Mempengaruhi Pemilihan Ketebalan Dinding
1. Persyaratan Tekanan
Salah satu faktor utama yang perlu dipertimbangkan adalah tekanan internal yang akan dikenakan pada pemasangan pipa. Aplikasi bertekanan tinggi memerlukan perlengkapan berdinding tebal untuk mencegah pecah atau bocor. Peringkat tekanan suatu fitting berhubungan langsung dengan ketebalan dinding, material, dan diameternya. Anda dapat menggunakan grafik peringkat tekanan yang disediakan oleh organisasi standar industri untuk menentukan ketebalan dinding yang sesuai berdasarkan tekanan pengoperasian maksimum sistem Anda. Misalnya, pada saluran uap bertekanan tinggi, perlengkapan berdinding tebal sangat penting untuk memastikan pengoperasian yang aman dan andal.
2. Karakteristik Fluida
Sifat fluida yang mengalir melalui pipa juga memainkan peranan penting. Cairan korosif, seperti asam atau air asin, secara bertahap dapat mengikis permukaan bagian dalam fitting. Dalam kasus seperti ini, dinding yang lebih tebal dapat memberikan masa pakai yang lebih lama dengan memungkinkan terjadinya kehilangan material akibat korosi. Selain itu, viskositas dan suhu fluida dapat mempengaruhi tegangan pada fitting. Cairan bersuhu tinggi mungkin memerlukan dinding yang lebih tebal untuk menjaga integritas struktural, karena kekuatan material dapat menurun pada suhu tinggi.
3. Beban Mekanik
Beban mekanis eksternal, seperti getaran, tekukan, atau benturan, dapat memberikan tekanan pada alat kelengkapan pipa. Jika fitting terletak di area yang mungkin terkena beban seperti itu, dinding yang lebih tebal dapat meningkatkan ketahanannya terhadap deformasi dan kegagalan. Misalnya, pada sistem perpipaan yang dipasang di pabrik dengan alat berat, alat kelengkapannya harus mampu menahan getaran tanpa retak atau bocor.
4. Kondisi Instalasi
Lingkungan pemasangan juga dapat mempengaruhi pemilihan ketebalan dinding. Jika fitting akan dipasang di ruang sempit atau di area dengan akses pemeliharaan terbatas, dinding yang lebih tebal mungkin lebih disukai untuk mengurangi risiko kerusakan selama pemasangan atau servis di masa mendatang. Di sisi lain, dalam beberapa aplikasi yang mengutamakan bobot, seperti industri dirgantara atau kelautan, dinding yang lebih tipis dapat dipilih selama masih dapat memenuhi persyaratan kinerja.
Pertimbangan Materi

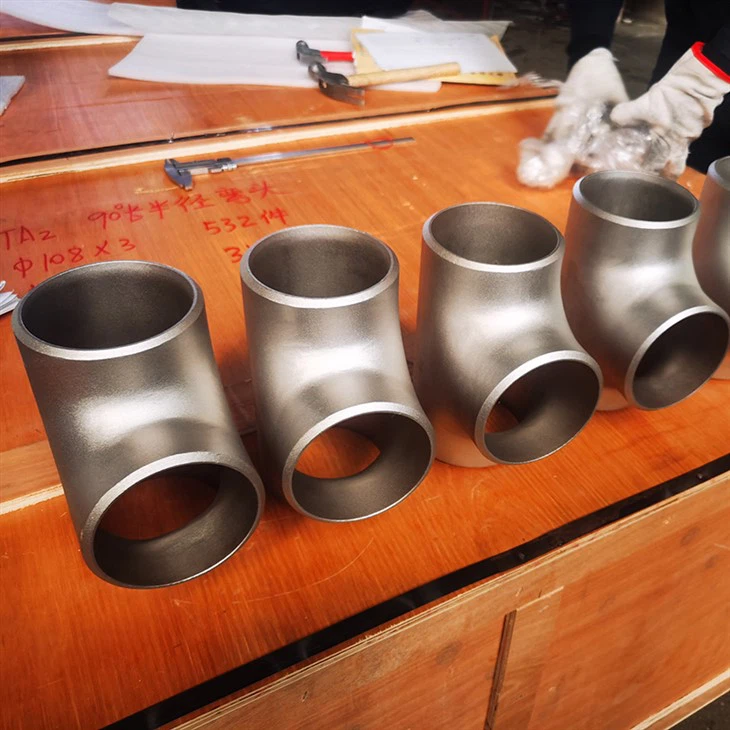

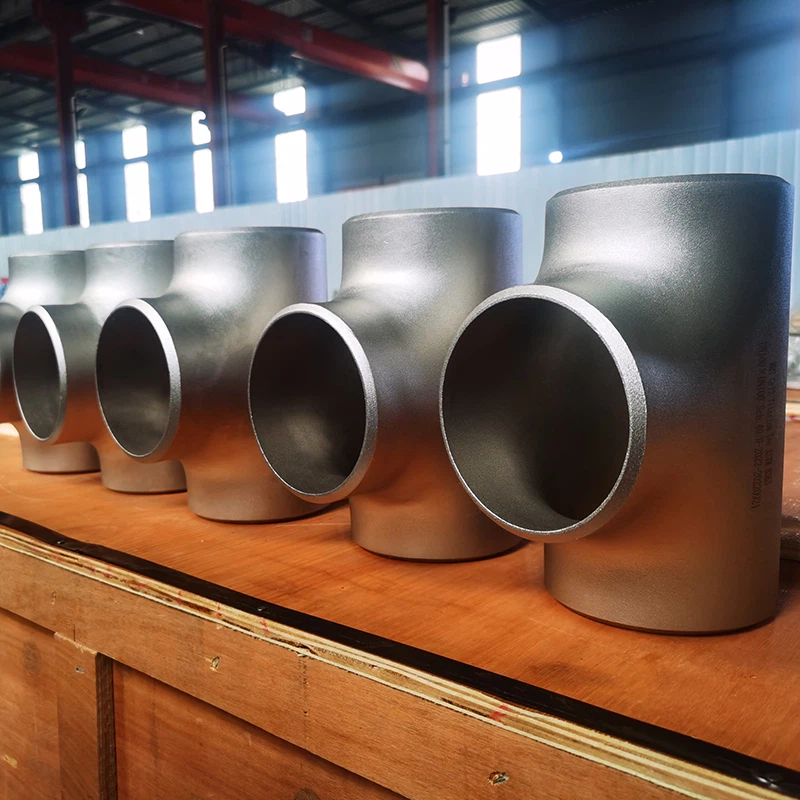

Pemilihan material untuk pemasangan pipa butt weld berkaitan erat dengan ketebalan dinding. Bahan yang berbeda memiliki sifat kekuatan dan ketahanan korosi yang berbeda. Misalnya, baja tahan karat dikenal dengan ketahanan korosi yang sangat baik, yang berarti bahwa dalam beberapa kasus, dinding yang lebih tipis mungkin cukup dibandingkan dengan sambungan baja karbon di lingkungan yang korosif.Ujung Rintisan Baja Tahan Karatadalah pilihan populer untuk aplikasi yang mengutamakan ketahanan terhadap korosi. Titanium adalah material berkinerja tinggi lainnya yang menawarkan rasio kekuatan terhadap berat yang unggul dan ketahanan terhadap korosi yang sangat baik.Pemasangan Titaniumdapat digunakan dalam aplikasi yang menuntut seperti pengolahan kimia dan minyak dan gas lepas pantai.
Standar dan Kode Industri
Mematuhi standar dan kode industri sangat penting ketika memilih ketebalan dinding alat kelengkapan pipa las butt. Standar seperti standar ASME B31.3 (Process Piping), ASME B31.1 (Power Piping), dan API (American Petroleum Institute) memberikan panduan rinci tentang desain pipa dan fitting, termasuk persyaratan ketebalan dinding. Standar-standar ini menjamin keamanan dan keandalan sistem perpipaan dan sering kali diwajibkan oleh pihak berwenang.
Analisis Biaya - Manfaat
Meskipun perlengkapan berdinding tebal umumnya menawarkan kinerja dan daya tahan yang lebih baik, biayanya juga lebih tinggi. Penting untuk melakukan analisis biaya-manfaat untuk menemukan keseimbangan optimal antara kinerja dan biaya. Pertimbangkan harga pembelian awal, biaya pemasangan, biaya pemeliharaan, dan perkiraan masa pakai pemasangan. Dalam beberapa kasus, dinding yang sedikit lebih tebal dapat menghasilkan masa pakai yang lebih lama dan kebutuhan perawatan yang lebih sedikit, sehingga dapat mengimbangi biaya awal yang lebih tinggi seiring berjalannya waktu.
Proses Pemilihan Ketebalan Dinding Langkah demi Langkah
- Tentukan Persyaratan Sistem: Identifikasi dengan jelas tekanan operasi maksimum, karakteristik fluida, beban mekanis, dan kisaran suhu sistem perpipaan Anda.
- Pilih Bahannya: Berdasarkan kondisi cairan dan lingkungan, pilih bahan yang sesuai untuk pemasangan. Pertimbangkan faktor-faktor seperti ketahanan korosi, kekuatan, dan biaya.
- Lihat Standar: Konsultasikan standar dan kode industri untuk menentukan persyaratan ketebalan dinding minimum untuk aplikasi Anda.
- Lakukan Perhitungan: Gunakan perhitungan teknik atau perangkat lunak untuk memverifikasi kecukupan ketebalan dinding berdasarkan kondisi spesifik sistem Anda.
- Pertimbangkan Ekspansi di Masa Depan: Jika ada kemungkinan perluasan sistem di masa depan atau perubahan kondisi pengoperasian, sebaiknya pilih dinding yang sedikit lebih tebal untuk mengakomodasi potensi perubahan ini.
Contoh Pemilihan Ketebalan Dinding dalam Berbagai Aplikasi
1. Pengolahan Kimia
Di pabrik pengolahan bahan kimia, tempat bahan kimia korosif diangkut,Salib Baja Tahan Karatperlengkapan dengan dinding yang relatif tebal biasanya digunakan. Dinding tebal memberikan penyangga terhadap korosi dan memastikan integritas sistem perpipaan dalam jangka panjang.
2. Industri Minyak dan Gas Bumi
Di anjungan minyak dan gas lepas pantai, pipa-pipa tersebut terkena kondisi lingkungan yang keras, termasuk tekanan tinggi, korosi air asin, dan beban mekanis. Alat kelengkapan pipa las butt berdinding tebal sangat penting untuk menahan tantangan ini dan memastikan keselamatan pengoperasian.
3. Pembangkit Listrik
Di pembangkit listrik, baik yang berbasis nuklir maupun bahan bakar fosil, sistem perpipaan mengalirkan fluida bersuhu tinggi dan bertekanan tinggi. Pemilihan ketebalan dinding yang tepat untuk alat kelengkapan sangat penting untuk mencegah kebocoran dan memastikan transfer energi yang efisien.
Kesimpulan
Memilih ketebalan dinding yang sesuai untuk alat kelengkapan pipa las butt adalah tugas yang rumit namun penting. Dengan mempertimbangkan faktor-faktor seperti kebutuhan tekanan, karakteristik fluida, beban mekanis, sifat material, dan standar industri, Anda dapat membuat keputusan yang tepat yang akan menghasilkan sistem perpipaan yang aman, andal, dan hemat biaya. Sebagai pemasok pemasangan pipa butt welded, saya berkomitmen untuk menyediakan produk berkualitas tinggi dan saran ahli untuk membantu Anda memenuhi kebutuhan spesifik Anda. Jika Anda sedang dalam proses merencanakan sistem perpipaan baru atau meningkatkan sistem perpipaan yang sudah ada, saya mendorong Anda untuk mendiskusikan kebutuhan Anda dan menemukan solusi terbaik untuk proyek Anda. Mari bekerja sama untuk memastikan keberhasilan instalasi perpipaan Anda.
Referensi
- Kode Perpipaan Proses ASME B31.3
- Kode Perpipaan Listrik ASME B31.1
- Standar API untuk Perpipaan Industri Minyak dan Gas Bumi
- Database Properti Material untuk Baja Tahan Karat, Titanium, dan Logam Lainnya
